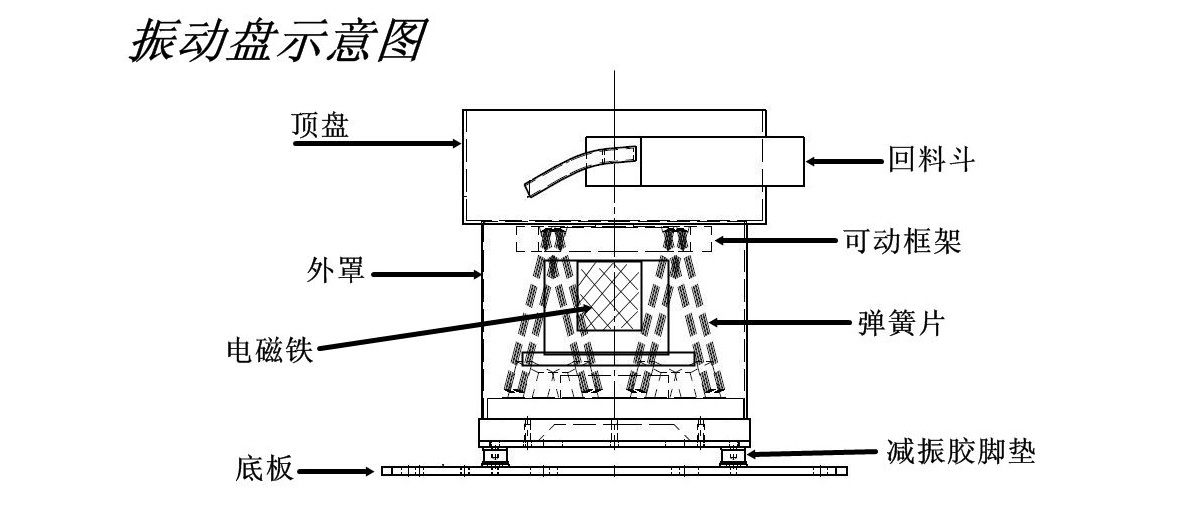

一、工作原理及結構
該裝置是通過交流電磁鐵的脈動電磁力驅動彈性結構，形成定向振動，從而實現藥片的自動排列與定向供給。在電氣控制上采用雙向可控硅調壓或調頻調壓，以實現振動盤的無級調速。
二、主要技術參數
1、 額定電壓為交流電220V或110V，頻為50HZ或60HZ，振動盤根據需要采用半波激磁或全波激磁。
2、 振動規格：頂盤直徑φ80至φ1000毫米。
3、 振動盤按物料的走向分為順時針與逆時針兩種。
三、安裝使用和維護
1、 打開包裝時，應檢查整機及附件是否符合。
2、 檢查主機各部緊固件是否有松動。
3、 安裝時一定要使減振元件在上下對應的孔。
4、 振動盤高度及水平調整好之后，將下座緊固在支架或固定板上。
5、 在振動盤出口與對件相接時要留有一定間隙，以免影響振動盤功能。
6、 振動盤是電氣插頭裝在電氣控制盒上（注：電控盒一定要防水防油），接通220V或110V電源，打開開關，把電壓U50調倒U150 逐漸達到需要的送料數量即可。注意：在接通電源前，一定要將電壓調至最小值，以免損壞可控硅。
※ 電磁鐵與銜鐵之間隙及彈性元件，在出廠之前已經調整好，一般情況下不必再調整。
7、 振動盤在正常運行兩年之后，應將底盤各部分拆開，將各種零件上的灰塵，污物清洗干凈，重新裝配和調試，使之達到所要求的送料數量。
四、常見故障及排除方法
1、 接通電源后不振動，檢查電控器保險絲是否熔斷，電氣元件是否松動，插頭插座是否接觸不良。
2、 速度不夠
（1） 檢查緊固彈性元件的螺釘是否松動。
（2） 電磁鐵間隙是否過大，正常間隙對小型振盤的電磁鐵、銜鐵應在0.5~1.2（毫米）范圍內，鐵芯與銜鐵工作面不平行度不應大于0.02（毫米）。
（3） 彈片是否斷裂。
3、 電磁鐵線圈溫升偏高或燒毀線圈。
（1） 鐵芯與銜鐵間隙過大，易出現燒線圈現象。振動盤調速器的刻度不要調到200以上，這樣會使線圈發熱燒壞，如果振動盤振力不夠，應調節彈簧片（增加或減少彈簧片）。
（2） 適用于全波振動的電磁鐵，如果用于半波電源，會出現溫升偏高現象。
